电解离子接地极（新型离子接地极/打入式离子接地极）接地是保证电力系统、电气设备正常运行和人身及财产安全而采取的重要技术措施，除了加强对接地装置的管理外，技术措施也是一个重要的环节。接地成功的最主要指标就是接地装置的接地电阻是否符合规范要求，并保持长期稳定。这里介绍一种新型接地极，“新型”为多孔管状，内外壁喷涂有导电、防腐涂层，耐腐蚀能力强、导电性能好，安装、检查、施工、维护十分方便。运行数年后若接地电阻值回升，还可打开防尘盖续填环保降阻材料，保证了接地系统长期保持低阻值运行。

　　环保、防腐、降阻、可调整接地电阻接地极

　　电力系统和电气设备的可靠接地，一直是电力系统安全运行中的老大难问题。接地装置可靠与否，直接威胁着电力、石油、煤炭、采矿、铁路、通讯、仓储、无线电，甚至军事装置的安全。常规的接地极大都是利用镀锌圆钢、角钢、铜包钢制作的，经不住自然环境的腐蚀。尤其在在沿海地区和土壤污染严重地区，更是受到盐碱等强电解质的电化学腐蚀，接地网寿命短、接地电阻升高，导流能力下降时时威胁着安全运行，只能一次次投入大量人力、物力和资金，不断进行改造、更换。

　　而在山区、丘陵、沙漠、干旱少雨地区以及高寒冻土地带的接地网，虽然锈蚀速度较慢，但由于地质结构等原因，接地电阻又很难达到设计要求，同样无法保证安全运行。

　　宁波市镇海邦和公司，经多年对各种地质条件下接地网腐蚀情况、接地电阻变化规律的研究分析，研制出BSD-CGES型环保、防腐、接地电阻可调的新型电解离子接地极（以下简称“新型接地极”）。

　　新型接地极为多孔管状，内外壁喷涂有导电、防腐涂层，耐腐蚀能力强、导电性能好，安装、检查、施工、维护十分方便。运行数年后若接地电阻值回升，还可打开防尘盖续填环保降阻材料，保证了接地系统长期保持低阻值运行。

　　一、性能特点

　　1、接地极内外壁的防腐涂层导电性能良好，耐腐蚀性强，安全使用寿命不低于地面设备使用寿命。在20%浓度的强酸或强碱溶液里浸泡72小时，接地极防腐涂层无变化。导电防腐涂层的电阻比新品镀层完好的镀锌钢铁接地极的电阻稍大，但是优于运行后产生氧化铁的接地极的导电性能几十倍，因而大大延长了接地极的可靠使用寿命。

　　2、多孔管状接地极内填充纳米超导降阻材料，无毒害、无污染、不氧化，依靠吸收自然降水自动分解，体积可迅速扩张上千倍，将纳米导电材料扩散到接地极周边土壤中，大幅降低土壤电阻率。运行数年后若接地电阻回升，还可人工加压添补稀释后的纳米导电降阻材料，再次降低接地极周边土壤电阻率，使接地极长久保持低电阻值运行。

　　3、安装接地极时，外部填埋无毒、无害、不氧化的长效导电降阻材料，扩大接地极的表面积，改变接地极周边的土壤结构，降低土壤电阻率。

　　4、接地极长度可根据实际地质情况加长、加粗，也可增加或改变埋设深度。

　　二、安装结构

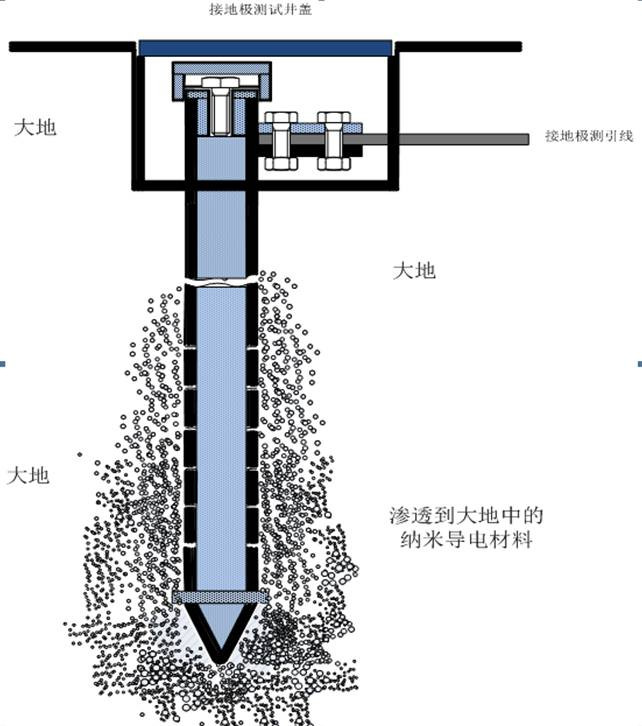

　　接地装置的安装、结构如下图。

　　三、应用范围

　　㈠在电力系统中的应用：

　　1、在高土壤电阻率地区的发电厂、变电站，降低接地电阻十分困难，采用环保防腐降阻接地极，可长久保持接地网在低电阻值下运行，消除接地网电位梯度差和转移电位引发的微机保护误动、拒动以及高压电气设备烧毁事故；

　　2、高压输电杆塔安装的接地极，常规采用角钢、圆钢制作。耐腐蚀性差，安全使用寿命很短，在边远山区、丘陵和干燥的沙漠地区，降低接地电阻十分困难，采用环保防腐降阻接地极，可长期保持低阻值运行，减少人工检查巡线维护工作量，减少雷电灾害引发线路绝缘污闪，造成的大面积停电事故。

　　3、配电变压器中性点接地极长期通过不平衡工作电流，造成接地极周边土壤干燥，接地电阻增大；安装防腐、降阻接地极可减少电量损耗，大幅节省电力能源。

　　4、降低配电变压器避雷器接地电阻，可快速释放线路雷电侵入波过电压，避免变压器和避雷器绝缘击穿烧毁事故。

　　5、在沿海地区和盐碱腐蚀严重地区的变电站，采用防腐接地极，可大幅延长安全使用寿命。保证接地网满足短路容量的要求，降低接地网电位梯度差，减少杂散地电流对变电站微机保护装置和周边通信系统的干扰。

　　6、配电变压器接地极电阻增大，会造成三相电压不平衡，极易烧毁用户的电器设备。

　　7、在配电变压器中性点采用防腐降阻接地极，可避免零线电压升高，烧毁电器设备，避免漏电保护开关失灵，危及人身安全。

　　㈡在电气化铁路中的应用：

　　1、电气化铁路两铁轨之间的电位平衡线圈的接地电阻是否合格，是关系铁路安全行车的重要设备，日常检查维护工作量很大。采用防腐接地极可大幅减少挖掘检查、测量、维护的工作量。

　　2、电气化铁路的回流线中的接地极，是间断频繁导通电动机车工作电流的接地线，采用防腐接地极，可减少雷电灾害，大幅减少铁路沿线通讯电缆屏蔽层中的电流，确保铁路沿线通讯电缆安全可靠运行。

　　3、电气化铁路牵引变电所、信号楼和铁路沿线的信号机采用防腐环保接地极，可以降低接地电阻、减少供电系统对指挥信号系统的干扰。保证铁路牵引变电所安全供电，确保铁路通讯、指挥信号系统的正常运行。

　　4、电气化铁路在山区、丘陵地区的桥梁、涵洞的供电系统、信号屏蔽接地系统如采用环保、防腐接地极，可确保铁路供电、通讯畅通，消除故障隐患。

　　㈢在通讯系统中的应用：

　　移动通信发射塔、军队雷达站机房等，大都建在地势较高的空旷地区，遭受雷击的几率很高，安装防腐降阻环保接地极，可满足机房设备防雷、防静电、抗干扰的技术要求，减小场区设备的接触电压、跨步电压，减少日常维护工作量，确保工作人员和设备安全。

　　㈣在石油化工系统中的应用：

　　石油化工企业中的避雷针、炼油生产设备、储油、储气容器、输油、输气管道、厂区铁路运输线安装的接地极、聚烯烃粉料生产转运设备的防雷、防静电设施是安全生产的生命线。常规的接地极防腐、降阻性能差，大部分接地极锈蚀变成氧化铁后，尽管接地电阻合格，但实际已失去防静电和快速释放雷电流的能力，会造成雷电击毁仪器仪表、控制系统失灵等事故，是引发火灾酿成重大事故的重要因素。

　　㈤在矿山、煤矿领域中的应用

　　采煤设备接地是煤矿工人的生命线，又是井下安全生产的生命线，随着煤矿机械电气化程度的提高，矿井中的动力电缆及电气设备大都属于移动设备，运行条件十分恶劣，一旦设备接地不良，就会引发人身触电事故。特别是漏电火花，更容易引起瓦斯和煤尘爆炸，造成重大安全事故。所以在矿井内外必须安装质量可靠的保护接地极。

　　㈥在其它领域中的应用

　　1、在重点保护文物以及古代建筑、大型会堂、办公大楼、计算中心、展览馆、博物馆、档案馆、飞机场、火车站、通讯枢纽机房、火箭发射塔等大量使用微电子设备的场所，均应安装防腐接地极，以避免雷击引起火灾，避免电气设备的烧毁和人员触电群伤事故。

　　2、在生产、贮存易燃、易爆物体（液态、气态、固态）的场所，必须严格防止静电产生火花，所以一切储存化工原料、石油制品、武器弹药、烟花爆竹等的场所，必须具有稳定可靠的接地极，安装了本防腐降阻接地极后，即可大大减少日常维护工作量，降低更新、维护所需的的人力、物力和财力。

　　四、施工方法：

　　1、确定接地极所在位置后，根据地质条件和地下水位等情况设计接地网形式，确定打孔的直径、深度、角度，选择适当的接地极型号；

　　2、按设计方案埋设接地网后，须连续数天测试各项指标，并出具测试报告；待接地极的接地电阻逐步降低至最低值后，宣布完工；

　　3、待数年后接地电阻回升时，可打开接地极降阻剂装料口，把稀释好的降阻材料灌入接地极加压，并向接地极周边土壤输送导电材料，继续保证接地极可靠运行；

　　4、在特别干旱的山区、丘陵地区，可适当加宽接地极周围填埋环保导电降阻材料的范围，以保证接地极长久低阻值运行。
